Коллекторные группы для теплого пола и отопления на 9 выходов

Оснащение коллекторной группы должно соответствовать требованиям к функциональности системы. Коллекторное устройство обеспечивает равномерный нагрев отопительных элементов и постоянную температуру в помещении. Изготавливается из следующих материалов: полипропилена, латуни и стали.

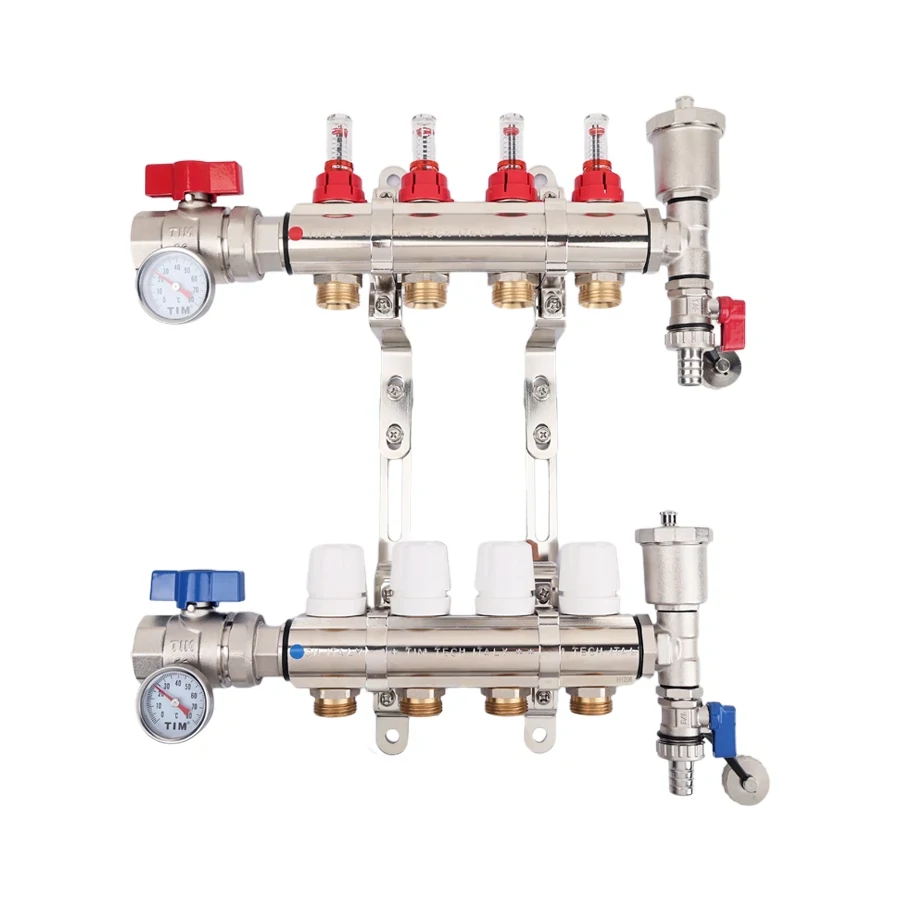

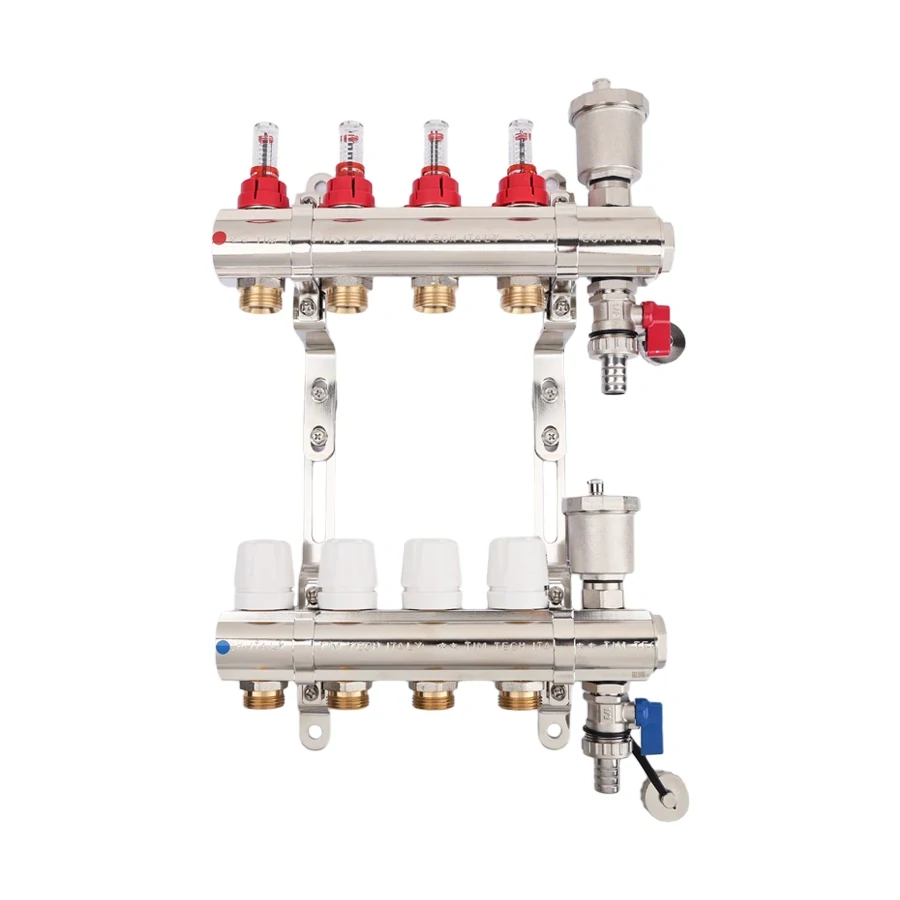

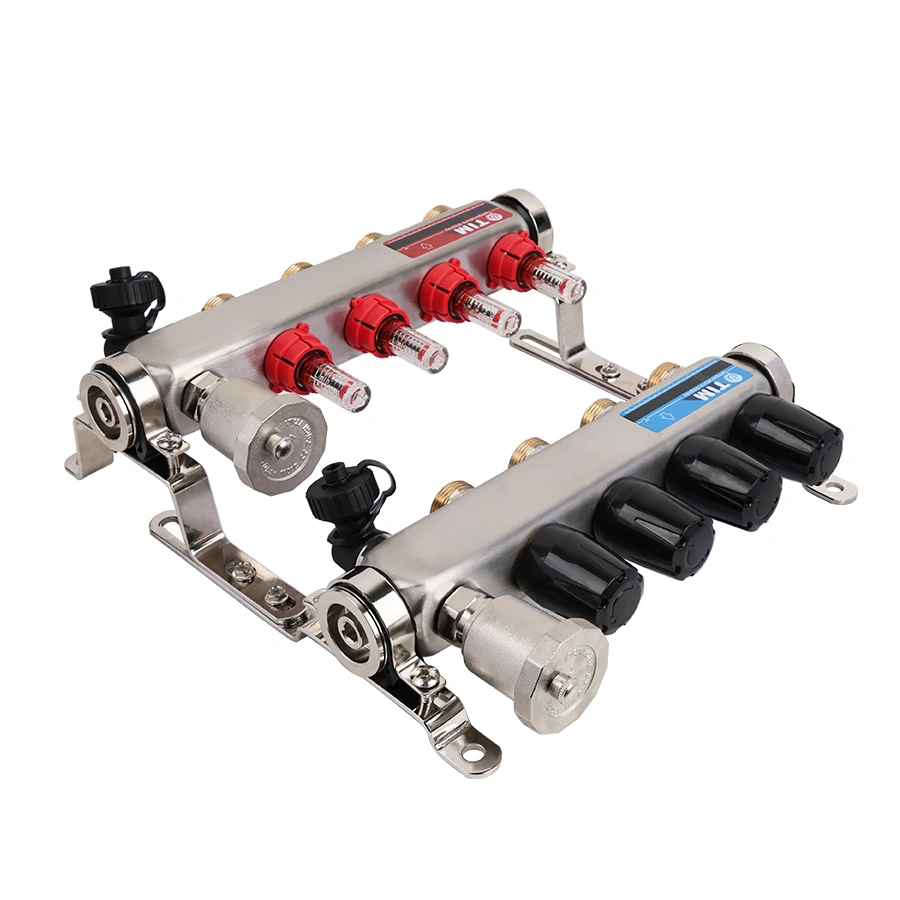

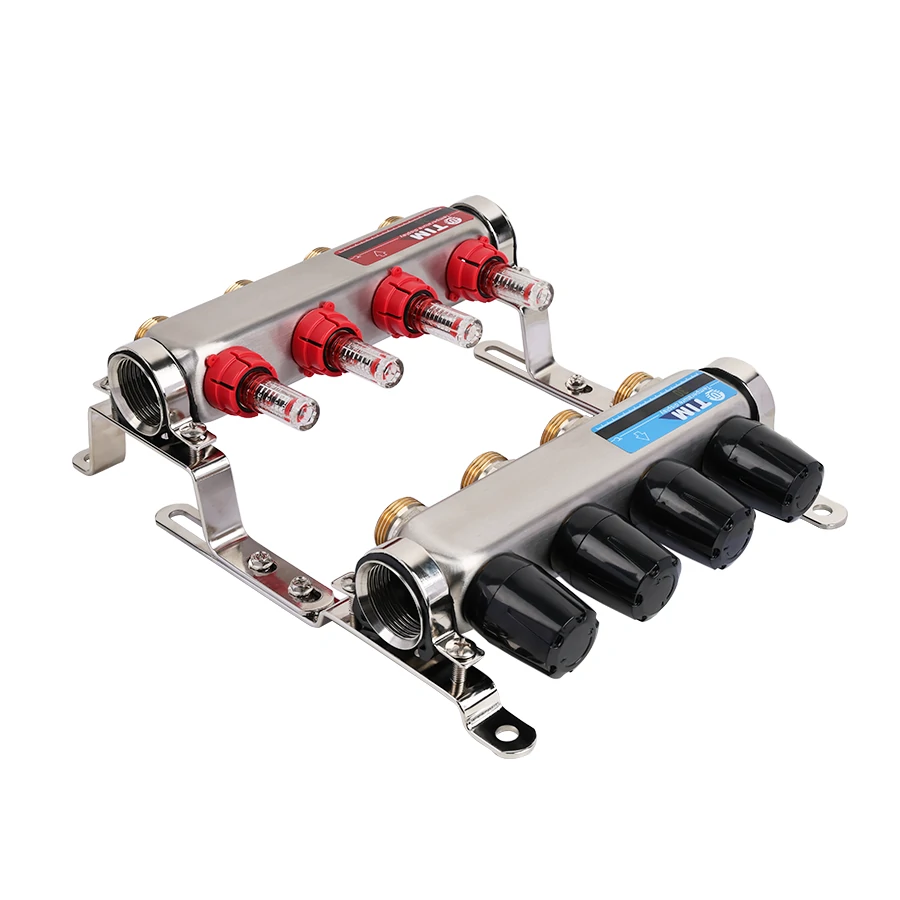

Коллекторные группы на 9 выходов для теплого пола с расходомерами

Гребенки с расходомерами на отводах позволяют подключать петли трубопроводов различной длины и обеспечивать равномерную циркуляцию теплоносителя во всех контурах. Маркировка, нанесённая на расходомеры, упрощает балансировку системы, даёт возможность добиться тонкой регулировки температур.
Состоит коллектор из системы, к которой подключают резьбовые элементы, фитинги или регулировочные вентили. Монтаж коллекторной группы производится в специальный шкаф или же применяют кронштейны.
Наряду с ним используют насосно-смесительный узел.
Долговечность гребёнок напрямую зависит от материала и качества изготовления. Можно приобрести готовый укомплектованный распределительный блок или самостоятельно смонтировать его из отдельных элементов.

Сборка и монтаж коллекторной группы на 9 контуров

Шкаф с коллекторным блоком рекомендуется установить с таким расчётом, чтобы петли тёплого пола были примерно одной длины. Если распределяющее устройство располагается выше уровня отопительного контура, воздух из системы будет автоматически удаляться через воздухоотводчик. В случае, когда шкаф планируется спрятать в подвал или поставить на этаж ниже, придётся на каждый контур поставить по воздухоотводчику в комплекте с шаровым отсечным краном, а также на обратке.
При сборке коллекторного блока обратите внимание на герметичность соединений. Если в комплекте с оборудованием нет уплотнительных резиновых колец, резьбу уплотняют подмоткой.
Далее выполняется монтаж коллектора тёплого пола в специальный шкаф. Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Конструктивные особенности коллекторных групп

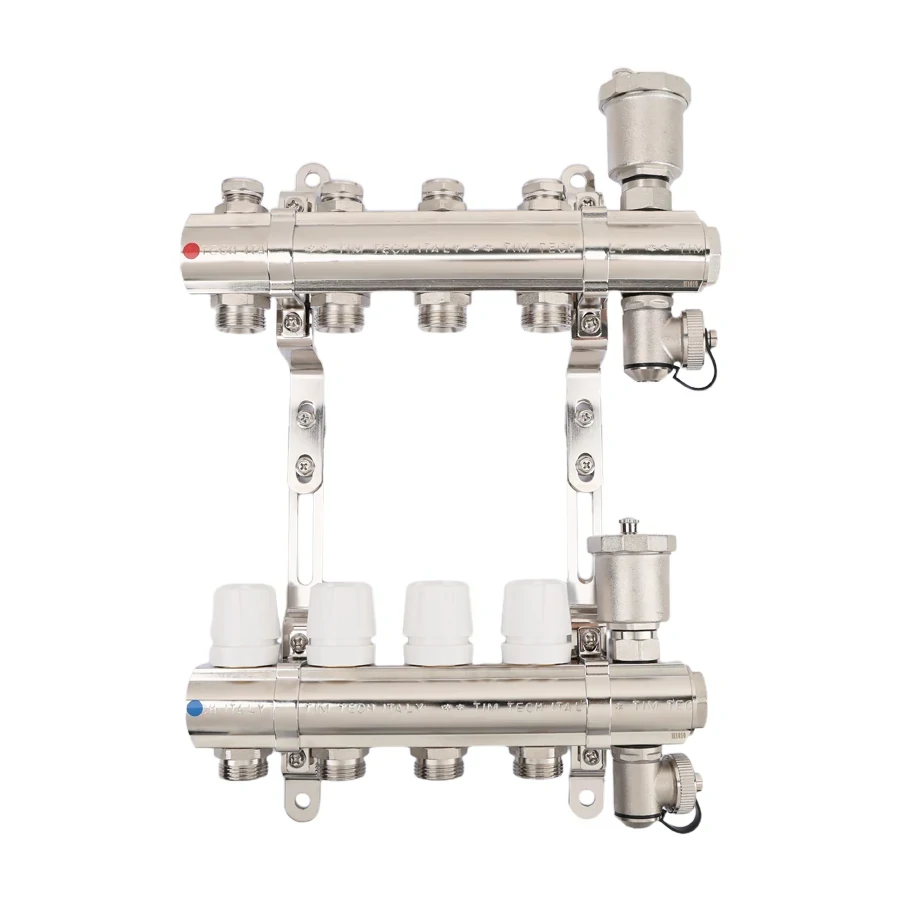

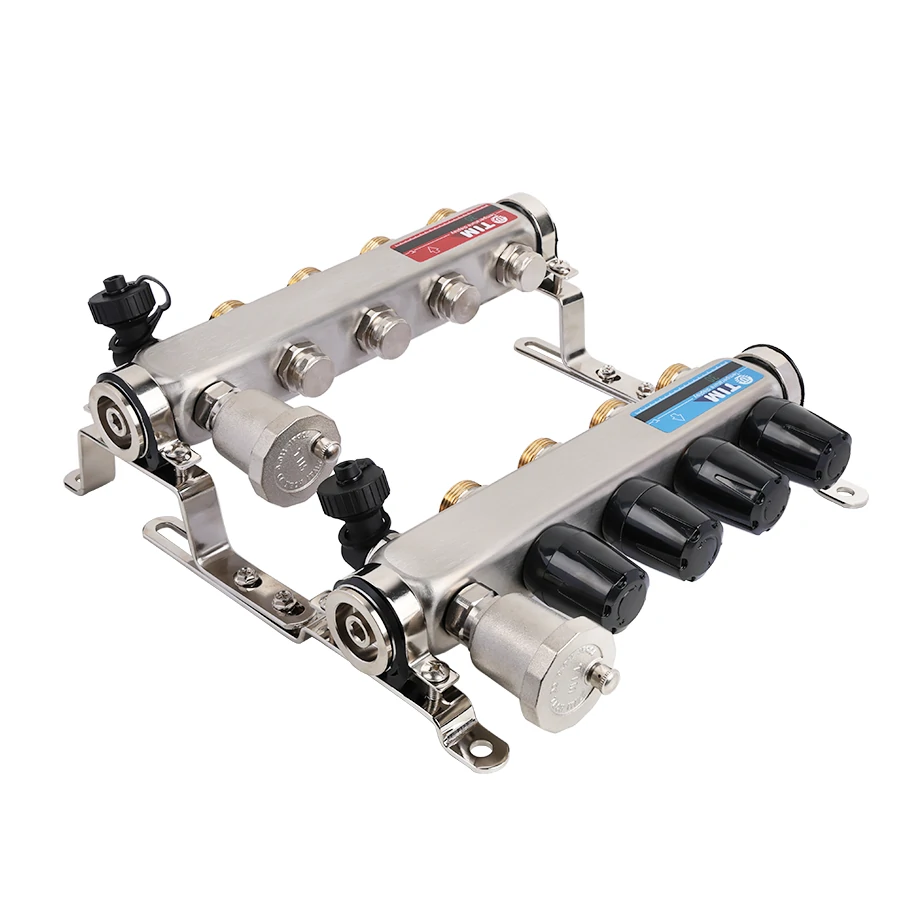

Коллекторная группа на 9 выходов имеет полый корпус с отводами для подключения контуров. На торцах и присоединительных патрубках устанавливается запорно-регулирующая арматура. Коллектор для тёплых полов состоит из подающей и возвратной гребёнки. Подающий распределитель обычно устанавливается выше возвратного, но может быть смонтирован и снизу – это зависит от особенностей места установки коллектора и разновидности подсоединяемого смесительного узла.
К каждому отводу распределительной гребёнки подключается один конец петли тёплого пола – второй конец трубопровода присоединяется к отводу возвратной гребёнки. Она собирает остывший теплоноситель и направляет поток к отопительному котлу.
