Коллекторные группы 11 выходов
Гребенки с расходомерами на отводах позволяют подключать петли трубопроводов различной длины и обеспечивать равномерную циркуляцию теплоносителя во всех контурах. Маркировка, нанесённая на расходомеры, упрощает балансировку системы, даёт возможность добиться тонкой регулировки температур.
Состоит коллектор из системы, к которой подключают резьбовые элементы, фитинги или регулировочные вентили. Монтаж коллекторной группы производится в специальный шкаф или же применяют кронштейны.
Наряду с ним используют насосно-смесительный узел.
Долговечность гребёнок напрямую зависит от материала и качества изготовления. Можно приобрести готовый укомплектованный распределительный блок или самостоятельно смонтировать его из отдельных элементов.
Устройство коллекторных групп на 11 выходов
Коллектор на 11 контуров выступает промежуточным механизмом в системе и состоит из двух главных комплектующих:
Подающая гребенка. Обеспечивает подачу теплоносителя в систему отопления или водяного теплого пола.
Обратная гребенка. Используется с целью обеспечения возврата теплоносителя в котел либо магистраль.
Блок коллекторов на 11 выходов состоит из обратной и подающей гребенки. Каждая из этих деталей соединяется с несколькими выводами. Это дает возможность подключить несколько контуров одновременно и соответственно обеспечить теплоносителем все устройства обогрева помещения.
На корпусную часть гребенки можно монтировать различное дополнительное оборудование, что в итоге позитивно отразится на уровне производительности системы отопления. Для этих целей используются:
-
клапаны для обеспечения слива воды;
-
расходомеры;
-
клапаны для вывода лишнего воздуха из системы;
-
счетчики тепла.
Каждый вывод установки снабжают выпускными вентилями и отсекающими либо регулировочными кранами. Благодаря их эксплуатации есть возможность изменения уровня давления на каждом контуре по отдельности. Кроме этого при необходимости возможно выполнить ремонтные работы на одной ветке системы, при этом вся остальная схема продолжит выполнять свою функцию.
Конструктивные особенности коллекторных групп

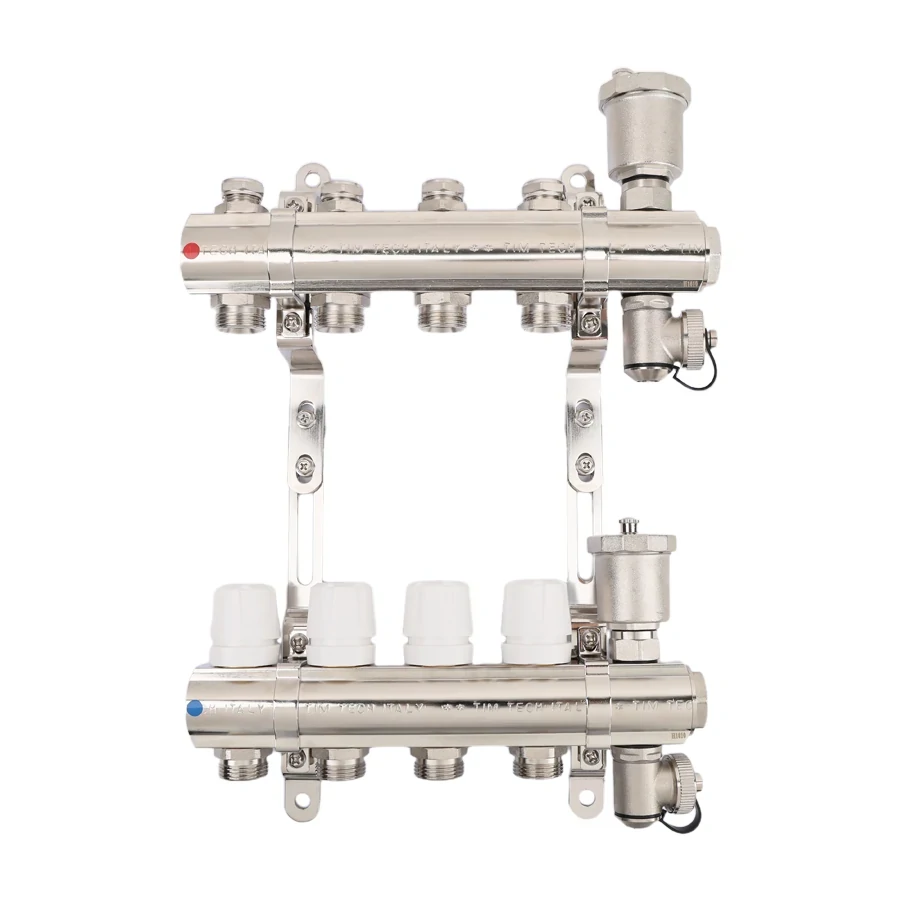

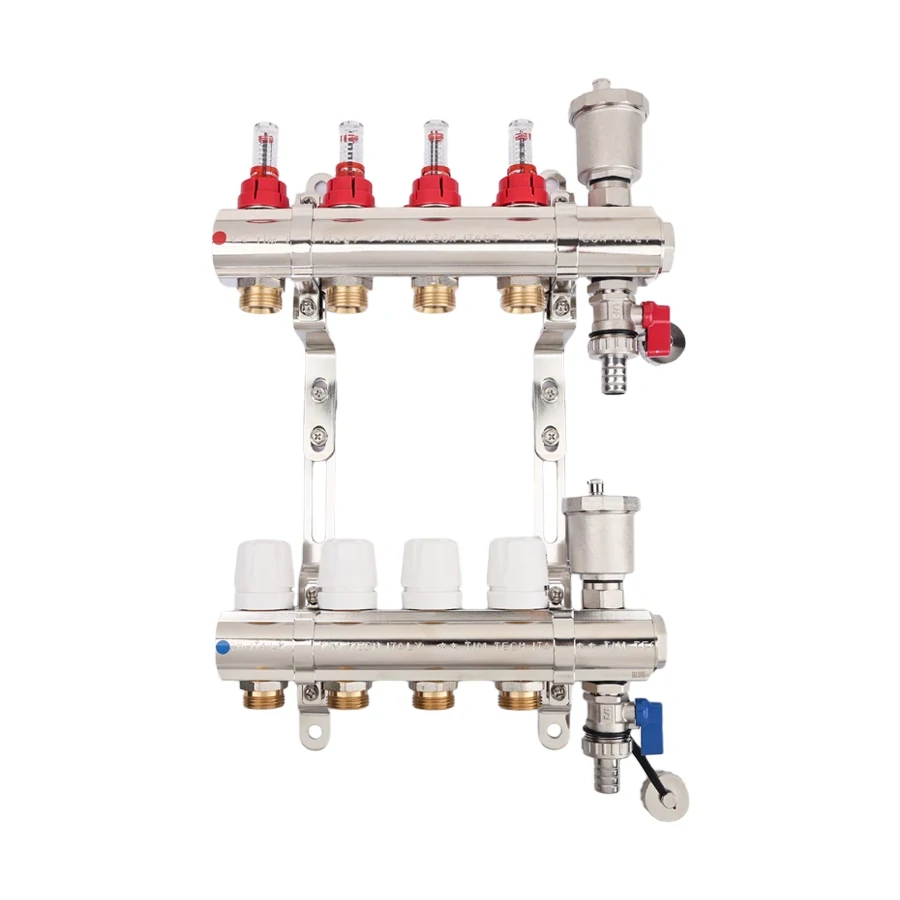

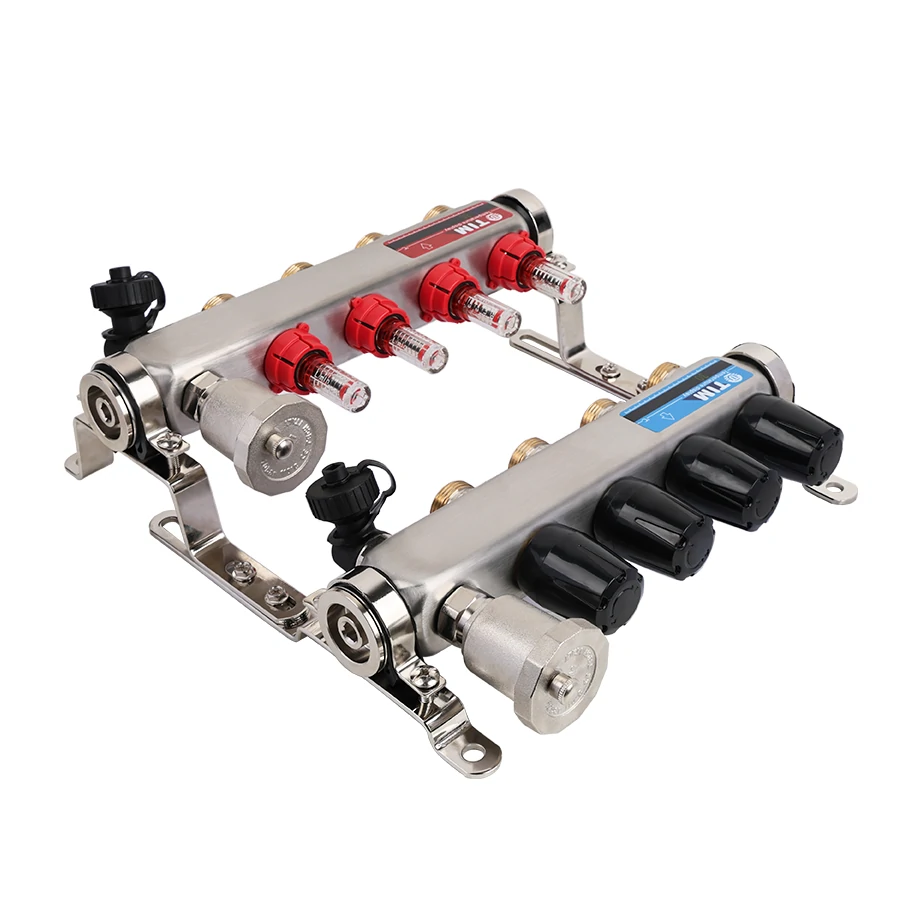

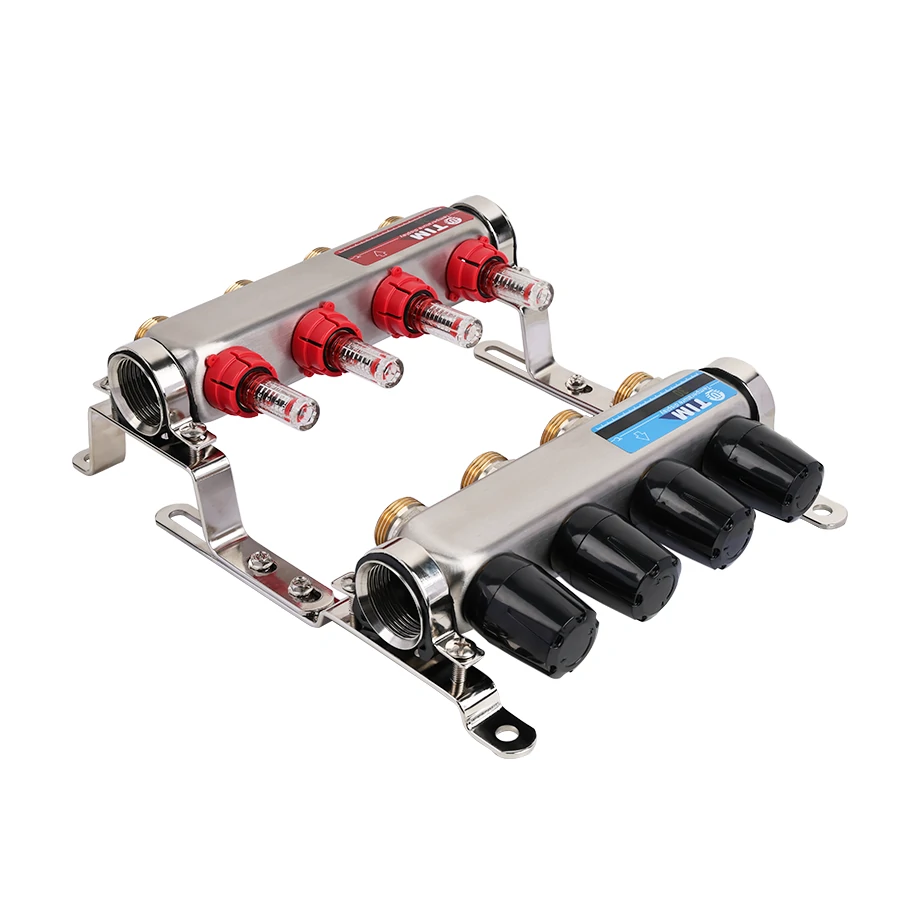

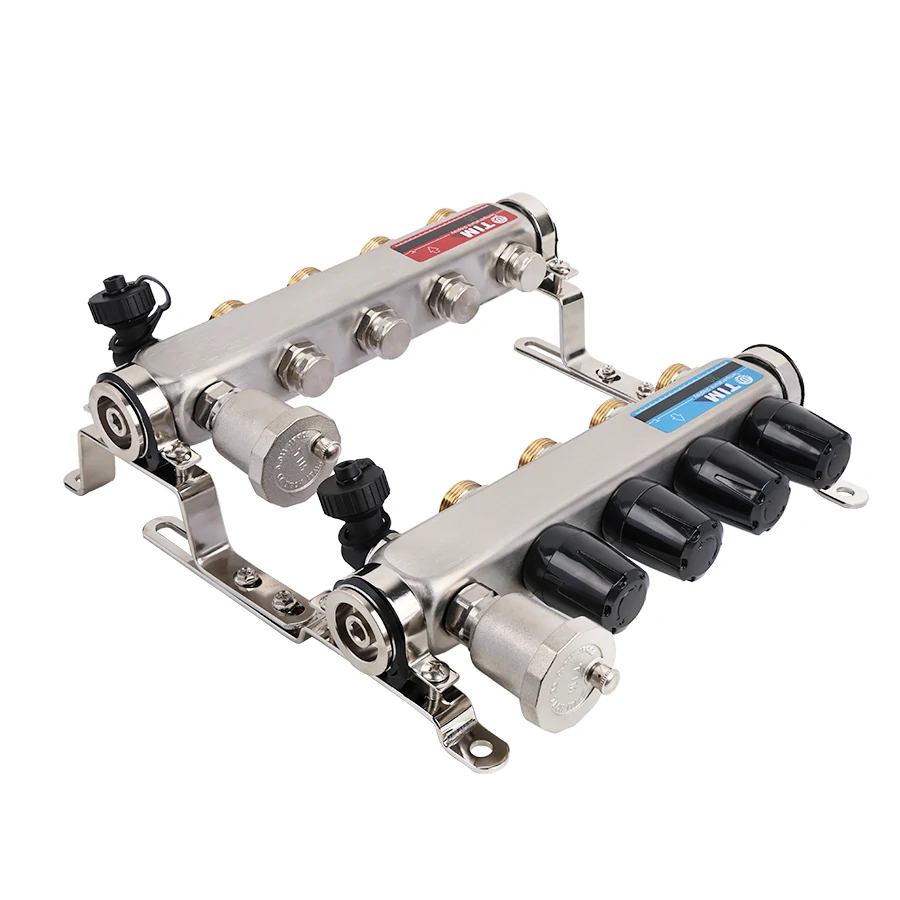

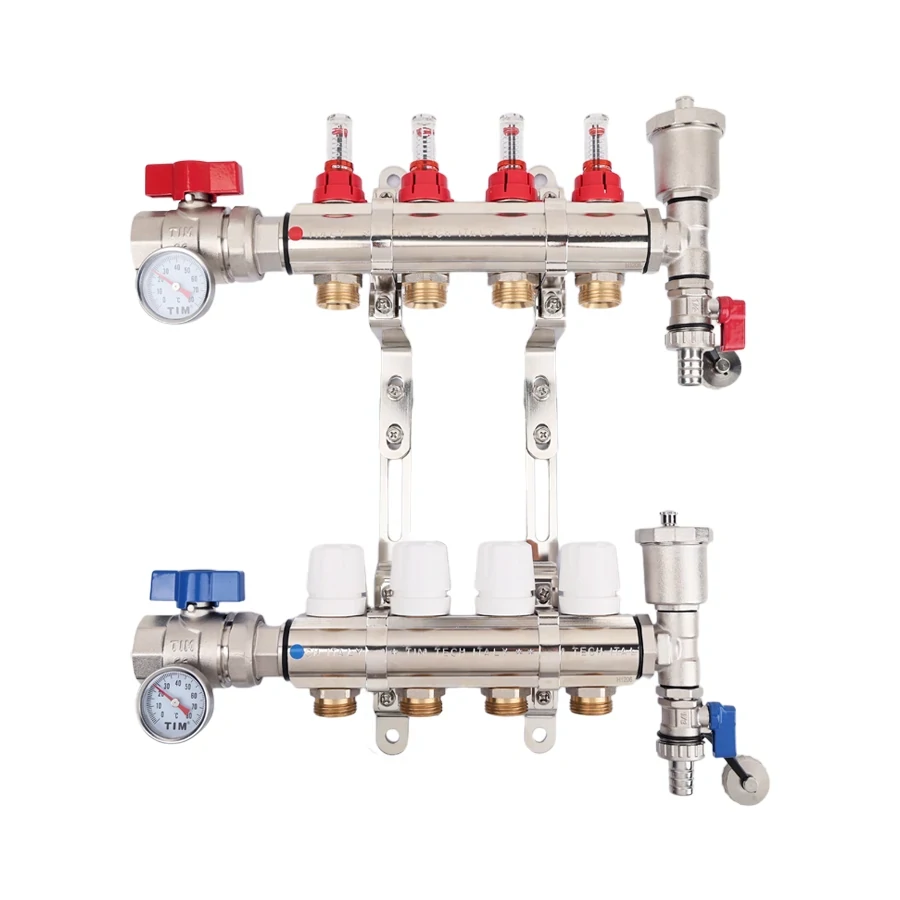

Коллекторная группа на 11 выходов имеет полый корпус с отводами для подключения контуров. На торцах и присоединительных патрубках устанавливается запорно-регулирующая арматура. Коллектор для тёплых полов состоит из подающей и возвратной гребёнки. Подающий распределитель обычно устанавливается выше возвратного, но может быть смонтирован и снизу – это зависит от особенностей места установки коллектора и разновидности подсоединяемого смесительного узла.
К каждому отводу распределительной гребёнки подключается один конец петли тёплого пола – второй конец трубопровода присоединяется к отводу возвратной гребёнки. Она собирает остывший теплоноситель и направляет поток к отопительному котлу.
